در قلمرو مدارهای الکترونیکی ، مدارهای فیلتر منبع تغذیه نقش مهمی در اطمینان از تحویل پایدار و تمیز به دستگاههای مختلف الکترونیکی دارند. انتخاب مؤلفه ها برای این مدارها می تواند به میزان قابل توجهی بر عملکرد آنها تأثیر بگذارد. من به عنوان تأمین کننده DB107S ، یک یکسو کننده پل متداول ، اغلب در مورد اینکه آیا DB107 می تواند در مدارهای فیلتر منبع تغذیه استفاده شود ، سوالات دریافت می کنم. در این پست وبلاگ ، من به ویژگی های DB107 می پردازم و مناسب بودن آن را برای مدارهای فیلتر منبع تغذیه تجزیه و تحلیل می کنم.
درک مدارهای فیلتر منبع تغذیه
قبل از بحث در مورد کاربرد DB107 ، درک عملکردها و الزامات اساسی مدارهای فیلتر منبع تغذیه ضروری است. یک مدار فیلتر منبع تغذیه برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده و سپس ولتاژ DC را صاف کرده و باعث کاهش موج و نویز می شود. به طور معمول از یک یکسو کننده و خازن فیلتر تشکیل شده است. یکسو کننده ورودی AC را به یک خروجی DC پالس تبدیل می کند ، در حالی که خازن فیلتر برای صاف کردن ولتاژ DC انرژی را ذخیره می کند و آزاد می کند.
ویژگی های DB107
DB107S یک یکسو کننده پل تک فاز است که به طور گسترده در کاربردهای مختلف الکترونیکی استفاده می شود. این یک دستگاه سطح سطح (SMD) با اندازه جمع و جور است که باعث می شود آن را برای طرح های مدار محدود فضا مناسب کند. در اینجا برخی از ویژگی های اصلی آن آورده شده است:
- قابلیت جریان بالا: DB107S می تواند حداکثر جریان رو به جلو تا 1A را تحمل کند ، که باعث می شود آن را برای برنامه های با قدرت متوسط مناسب کند.
- رتبه ولتاژ بالا: این ولتاژ معکوس اوج تکراری (VRRM) از 1000 ولت دارد که به آن اجازه می دهد تا با ورودی های AC با ولتاژ بالا کار کند.
- افت ولتاژ رو به جلو: افت ولتاژ رو به جلو DB107S نسبتاً کم است ، به طور معمول در حدود 1 ولت در جریان رو به جلو 1A. این افت ولتاژ کم به کاهش اتلاف برق و بهبود کارایی مدار کمک می کند.
- زمان بهبودی سریع: DB107S دارای زمان بازیابی سریع است ، به این معنی که می تواند به سرعت بین حالت های تعصب رو به جلو و معکوس جابجا شود. این ویژگی برای برنامه های با فرکانس بالا مهم است.
با استفاده از DB107 در مدارهای فیلتر منبع تغذیه
بر اساس ویژگی های آن ، DB107 می تواند در مدارهای فیلتر منبع تغذیه به روش های زیر استفاده شود:
- اصلاح: عملکرد اصلی DB107 در یک مدار فیلتر منبع تغذیه اصلاح ولتاژ ورودی AC است. این ولتاژ AC را به ولتاژ DC پالس تبدیل می کند ، که می تواند توسط خازن بیشتر فیلتر شود. قابلیت جریان بالا و رتبه ولتاژ DB107 ، آن را برای اصلاح ورودی های AC با قدرت متوسط مناسب می کند.
- برنامه های کم مصرف: برای دستگاه های الکترونیکی کم مصرف ، مانند چراغ های LED کوچک ، شارژر و سنسورها ، DB107 می تواند یک انتخاب ایده آل برای یکسو کننده در مدار فیلتر منبع تغذیه باشد. اندازه جمع و جور و اتلاف توان کم آن را برای این برنامه ها مناسب می کند.
- برنامه های ولتاژ بالا: امتیاز ولتاژ بالا DB107S اجازه می دهد تا در مدارهای فیلتر منبع تغذیه که نیاز به اصلاح ولتاژ بالا دارند استفاده شود. به عنوان مثال ، می توان از آن در منبع تغذیه تجهیزات صنعتی یا سیستم های آزمایش ولتاژ بالا استفاده کرد.
مقایسه با سایر یکسو کننده های پل

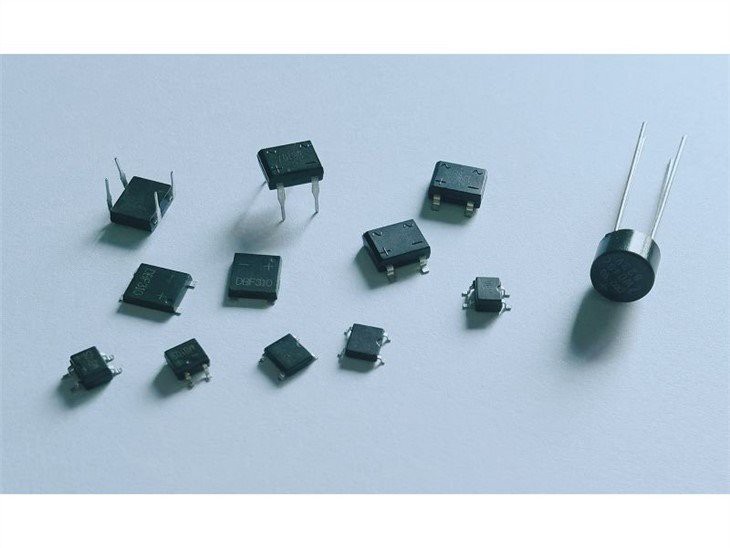

در حالی که DB107S مزایای بسیاری دارد ، مقایسه آن با سایر اصلاح کننده های پل نیز برای تعیین بهترین انتخاب برای یک برنامه خاص مهم است. در اینجا برخی دیگر از یکسو کننده های پل متداول و ویژگی های آنها آورده شده است:
- ABS210: ABS210 یکی دیگر از یکسو کننده های پل با حداکثر جریان رو به جلو 2a و ولتاژ معکوس تکرار اوج 1000 ولت است. این قابلیت جریان بالاتری نسبت به DB107 دارد ، که باعث می شود آن را برای برنامه های قدرت بالاتر مناسب کند.
- ABS10: ABS10 یک یکسو کننده پل از طریق سوراخ با حداکثر جریان رو به جلو 1A و ولتاژ معکوس تکراری اوج 1000 ولت است. برای برنامه هایی که به یک فاکتور شکل بزرگتر و کنترل انرژی بالاتر نیاز دارند ، مناسب است.
- MB10f: MB10F یک یکسو کننده پل سطح سطح با حداکثر جریان رو به جلو 1A و ولتاژ معکوس تکراری اوج 1000 ولت است. از نظر ویژگی های الکتریکی آن شبیه به DB107S است ، اما ممکن است ابعاد بسته بندی و تنظیمات پین متفاوتی داشته باشد.
ملاحظات هنگام استفاده از DB107 در مدارهای فیلتر منبع تغذیه
هنگام استفاده از DB107 در مدارهای فیلتر منبع تغذیه ، چندین ملاحظات وجود دارد که باید در نظر گرفته شود:
- اتلاف گرما: اگرچه DB107S دارای افت ولتاژ نسبتاً کم به جلو است ، اما هنوز هم در طول کار گرما ایجاد می کند. بنابراین ، برای اطمینان از قابلیت اطمینان دستگاه ، باید اقدامات اتلاف حرارت مناسب انجام شود. این ممکن است شامل استفاده از سینک گرما یا تهیه تهویه مناسب باشد.
- انتخاب خازن: انتخاب خازن فیلتر برای عملکرد مدار فیلتر منبع تغذیه نیز مهم است. خازن باید از ظرفیت خازن و ولتاژ مناسب برخوردار باشد تا به طور مؤثر ولتاژ DC پالس را فیلتر کند.
- چیدمان مدار: طرح مدار همچنین می تواند بر عملکرد مدار فیلتر منبع تغذیه تأثیر بگذارد. به حداقل رساندن طول آثار بین یکسو کننده و خازن برای کاهش امپدانس و بهبود اثر فیلتر بسیار مهم است.
پایان
در نتیجه ، DB107 می تواند در مدارهای فیلتر منبع تغذیه ، به ویژه برای برنامه های با قدرت متوسط و ولتاژ بالا استفاده شود. قابلیت جریان بالا ، رتبه ولتاژ و زمان بازیابی سریع آن را به یک انتخاب مناسب برای اصلاح ورودی های AC تبدیل می کند. با این حال ، مهم است که الزامات خاص برنامه را در نظر بگیرید و آن را با سایر یکسو کننده های پل مقایسه کنید تا بهترین انتخاب را تعیین کنید.
اگر علاقه مند به خرید DB107 برای مدارهای فیلتر منبع تغذیه خود هستید یا در مورد کاربرد آن سؤالی دارید ، لطفاً برای کسب اطلاعات بیشتر با ما تماس بگیرید و در مورد نیازهای خاص خود صحبت کنید. ما متعهد به ارائه محصولات با کیفیت بالا و خدمات عالی مشتری هستیم.
منابع
- سازهای تگزاس. (2023). مبانی یکسو کننده پل. برگرفته از [وب سایت تگزاس ابزار]
- در نیمه هادی (2023). دیودهای یکسو کننده و برگه های یکسو کننده پل. برگرفته از [در وب سایت نیمه هادی]
